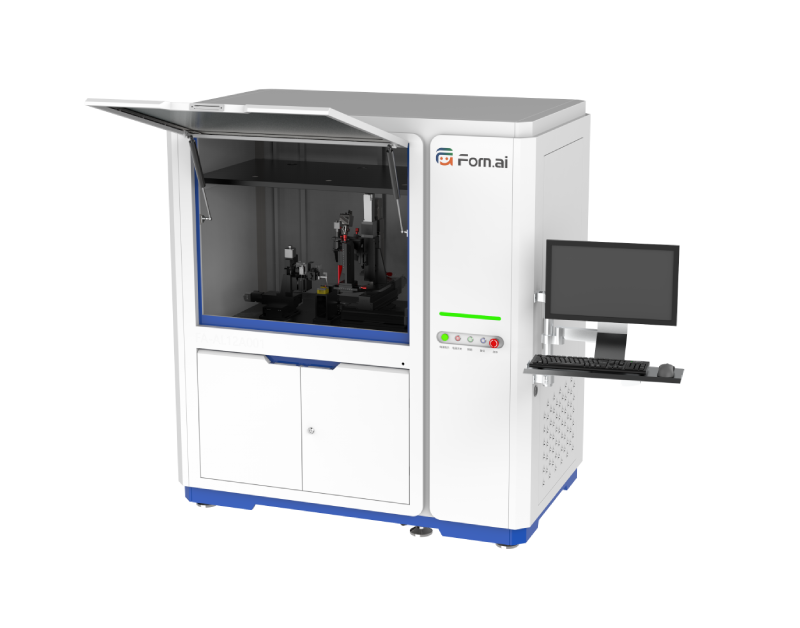

蓝光透镜耦合装备
说明介绍
产品说明
  • 突破微米级耦合精度:六轴高精平台,直线定位±0.5μm,角度 ±0.003°;

  • 无人值守生产,一键启动,自动完成耦合、点胶、固化、检测全 流程;

  • 智能光路闭环控制,集成光斑分析+工业视觉,智能判定光路指 向、发散角、离焦,确保光束质量达标;

  • 独特设计保障 UV 固化前后光路变化<5%,点胶位置与胶量精准可控;

  • 生产效率显著提升:高 UPH 设计,快换料盘大幅缩短上料时间, 实现高效连续生产;

  • 视觉引导点胶/焊接,nL(纳升)级胶量控制+可编程 UV 固化工 艺,工艺一致性高;

  • 强大算法与自校准:支持近远场换算、自动离焦判定,配备全面 自校准功能,维护简便,兼容性强。

通用参数
耦合调整台_X 轴
定位精度±2um,重复精度±0.5um,最小步距 50nm
耦合调整台_Y 轴
定位精度±2um,重复精度±0.5um,最小步距 50nm
耦合调整台_Z 轴
定位精度±1um,重复精度±0.2um,最小步距 50nm
耦合调整台_θX 轴
重复定位精度±0.003°,分辨率 0.0032°/脉冲
耦合调整台_θY 轴
重复定位精度±0.001°,分辨率 0.0009°/脉冲
耦合调整台_θZ 轴
重复定位精度±0.003°,分辨率 0.011°/脉冲

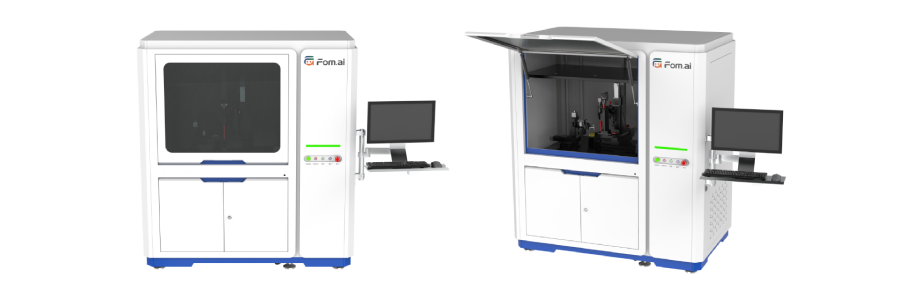

蓝光透镜耦合装备

   主要用于蓝光激光器自动光学耦合、点胶、固化封装解决方案, 主 要用于蓝光激光器等多透镜(扩束等)关联整形耦合等场景。集成光 斑分析,工业视觉,积分球等。可通过光路指向性、光束发散角、离 焦判定等参数或工艺特性的分析,进行光束整形耦合,是多透镜复杂 光路耦合的理想解决方案。

产品型号 设备尺寸 对比 文件 单价 发货日期 购物车
FA-ABD1J 1660x1000x1850mm 请联系客服 请联系客服
