随着精密科研与高端检测持续向超高精度迅速迭代，环境微振动极易干扰实验、影响数据精度，稳定的隔振环境已成为高精尖实验的必备基础。尤其在量子实验、干涉测量、精密光学观测等科研场景中，对隔振性能的要求尤为严苛。

量子实验：量子态操控对光路稳定性要求极高，环境振动会引发光束漂移与元件位移，引入操控误差与测量噪声，缩短有效相干时间、降低门操作保真度。

干涉测量：干涉测量依赖稳定的光程差，环境振动会改变光路长度和折射率，引入附加相移，导致条纹模糊、对比度下降，如迈克尔逊干涉仪的微小振动即可使高对比度条纹失真甚至消失。

精密光学观测：精密光学设备（如电子显微镜）对振动极为敏感，低频与高频振动均可引发成像模糊、组件偏移，严重降低检测精度。

针对这一系列痛点，OMTOOLS全新推出三线摆气浮隔振光学平台，依托超低频振动隔绝、高刚性结构稳定性及优异的隔振一致性，重点解决了传统平台水平方向隔振效率偏低、固有频率过高的核心难题，从源头规避微振动干扰，为上述高精科研场景提供高性能隔振解决方案。

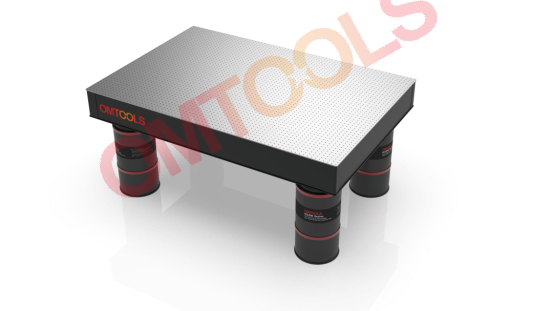

图1 三线摆气浮隔振光学平台

三线摆隔振原理

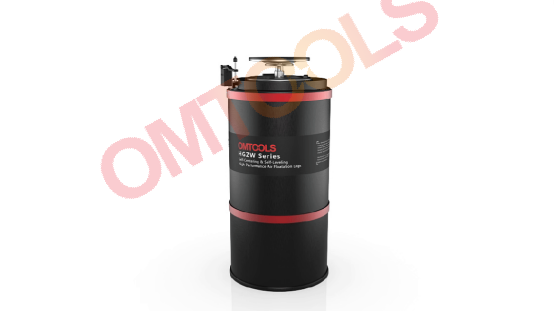

三线摆气浮隔振光学平台采用自研HGZW系列自定心自调平气浮支腿，集成三线摆水平隔振与双层混合气室空气弹簧垂直隔振，形成水平-垂直分立架构的双向全频段复合隔振体系，协同实现超低频、宽频带的高效隔振。

图2 三线摆隔振示意图

水平隔振：三线摆系统

水平方向采用优化三线摆悬吊结构，弱化结构约束刚度，消除机械摩擦引发的位移偏差与共振，显著提升水平隔振效率、降低水平固有频率，并具备扰动后高精度自动复位能力，彻底改善水平微漂移。

垂直隔振：二层混合腔空气弹簧

垂直方向依托高品质气囊与双层混合腔结构形成柔性气体支撑，借助层流阻尼高效耗散振动能量，有效降低系统固有频率，针对性解决传统隔振结构低频衰减短板，实现超低频垂直微振动的高效隔绝。

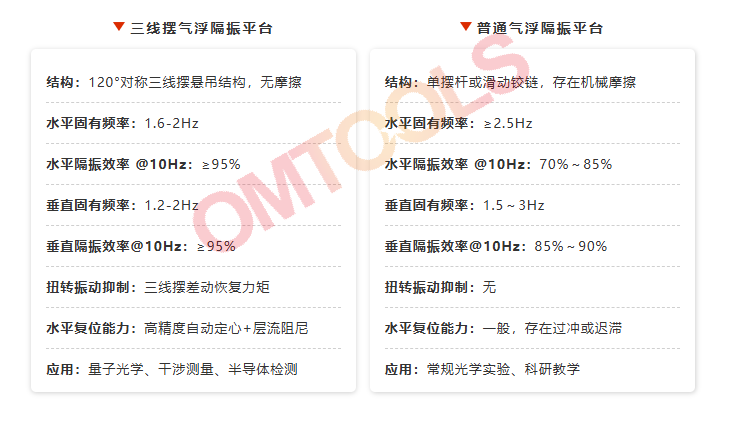

三线摆气浮平台 vs 常规气浮平台

常规气浮平台水平隔振固有频率高、易漂移，本产品通过三线摆结构针对性突破，核心差异如下：

三线摆气浮隔振平台

普通气浮隔振平台

结构：120°对称三线摆悬吊结构，无摩擦

水平固有频率：1.6-2Hz

水平隔振效率 @10Hz：≥95%

垂直固有频率：1.2-2Hz

垂直隔振效率@10Hz：≥95%

扭转振动抑制：三线摆差动恢复力矩

水平复位能力：高精度自动定心+层流阻尼

应用：量子光学、干涉测量、半导体检测

结构：单摆杆或滑动铰链，存在机械摩擦

水平固有频率：≥2.5Hz

水平隔振效率 @10Hz：70%～85%

垂直固有频率：1.5～3Hz

垂直隔振效率@10Hz：85%～90%

扭转振动抑制：无

水平复位能力：一般，存在过冲或迟滞

应用：常规光学实验、科研教学

产品核心亮点

1.高精度自调平

内置高精度自动调平系统，可实时感知负载变化并自动调节气压，快速恢复台面水平状态，显著提升干扰后重新定位能力。

2.无整体共振
独立圆腿支撑，在水平方向具备各向同性，对任意方向扰动提供一致的阻尼响应；同时抗扭刚度高，有效应对不规则外力与平台偏载，避免整体共振耦合。

3.固有频率低，水平隔振优异
垂直共振频率低至1.2Hz，水平共振频率1.6Hz；在10Hz工况下，处双向隔振效率95%，双向高效隔绝建筑、设备、气流、人员操作等各类振动。

图3 垂直固有频率测试曲线

图4 水平固有频率测试曲线

注：设备固有频率随负载工况变化，图3、图4测试数据，均为总负载460kg条件下的实测结果。

4.层流阻尼，快速稳定
隔振支腿在设计中引入层流阻尼技术，相比传统单孔阻尼，大幅提高阻尼效率，降低共振放大率，并优化了隔振宽带和稳定时间。

5.高负载能力
单个支腿负载达400kg，可根据需求选配4/6支腿组合使用，支持大质量光学平台及重载设备，承载能力强，整体刚性优异。

应用场景

依托“超低固有频率、水平隔振高效、灵活适配”的技术理念，三线摆气浮隔振光学平台覆盖紧凑型至重载工程级全品类，成为高精度科研与制造领域的基础隔振装备：

1.科研领域

为高校量子物理实验、科研院所激光干涉测量、航天航空精密测试、高光谱生命科学成像提供稳定基础，助力实验室将测量误差从0.5μm缩小至0.05μm，实验效率提升3倍。

2.半导体与光通讯

支撑芯片精密检测、晶圆缺陷检测等设备稳定运行，解决传统平台负载不足导致的频繁停机问题，助力产线年产能提升15%以上。

3.医疗与光学检测

适配高分辨率生物显微成像设备、Mini/Micro LED高精度检测设备，依托纳米级稳定性能规避振动干扰，漏检率控制在0.01%以下，保障精密成像与批量检测品质。

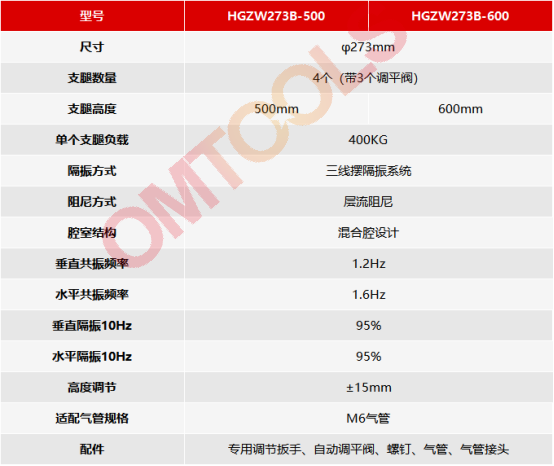

产品参数

OMTOOLS 全链智造・定制赋能

OMTOOLS深耕精密光机电领域十余载，搭建「研发—设计—生产—应用」全链条技术体系，具备非标定制、精密加工与规模化量产核心能力。针对特殊光路设计、大型设备适配等个性化需求，提供方案设计、尺寸定制、安装调试一站式全流程服务，累计为国内数千家高校、科研单位及海外客户提供专业定制化解决方案。

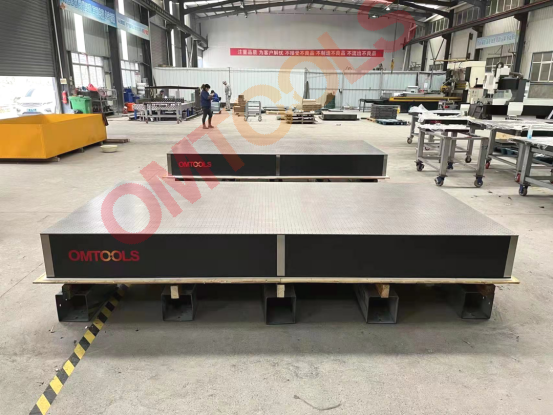

品牌依托十堰3500㎡专业化精密加工生产基地，配备激光焊接机、精密磨床等全套高精加工设备，年产量稳定达5000+套；同步自研自产仪器架、电生理罩、暗室等全系列配套组件，实现设备与配件一体化供应。从研发加工到装配检测，全环节自主可控、品质可控、成本可控，以硬核智造实力与稳定交付能力，为客户提供高标准、高可靠性的精密光机电产品与服务。

三线摆气浮隔振光学平台支持个性化定制，私信技术获取专属方案。
