从实验室精密光路搭建，到工业现场激光设备部署，光纤准直器始终是连接光纤光路与自由空间光学的核心枢纽。一套优秀的准直方案，既要保证光斑质量优、耦合损耗低，也要适配多波段、动态化的光路需求，兼顾性能与效率。

新品推荐

可调焦光纤准直器

OMTOOLS新推出的可调焦光纤准直器，融合精密非球面透镜的高光束质量与旋转调焦结构的灵活操作优势，覆盖370nm-1700nm超宽工作波段，以低损耗、高稳定、高质量的光束传输，为光纤传感、激光医疗、光谱分析、自由空间光通信等领域提供高效的空间光耦合解决方案。

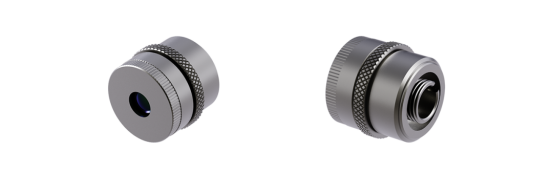

图：可调焦光纤准直器

准直器“引擎”：非球面透镜

在量子通信、单模光纤耦合或远距离自由空间光通信中，任何微小的球差都会导致误码率急剧上升。

非球面透镜作为可调焦光纤准直器的核心光学元件，区别于常规球面与GRIN透镜（如下表所示），其独特的非球面曲面轮廓能够完美消除球差，将光纤输出的发散光转换为接近衍射极限的理想准直光束，从源头规避球差引发的传输质量劣化，为高精度光链路稳定运行筑牢根基。

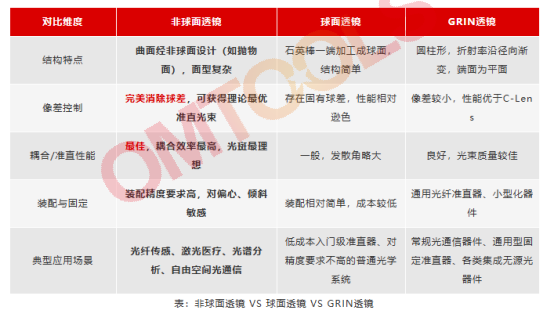

表：非球面透镜 VS 球面透镜 VS GRIN透镜

产品核心亮点

光束质量优异

·可有效抑制球差，输出光斑均匀性佳，光束质量高，获得最理想的准直光束和最高耦合效率；

·全系列配备Ø4.54mm~Ø5.50mm充足通光孔径，能量利用率高、光斑完整。

宽波段全光谱覆盖

·全系列覆盖370nm-1700nm工作波段，提供三档宽带增透膜可选，其中370-700nm波段平均反射率低至0.5%以下，抗反射性能优异；

·搭配三档焦距调节区间，长焦型号最低发散角可达0.0127°，准直精度与光传输效率出众。

旋转式调焦结构

·搭载弹簧+旋钮精密调节机构，通过旋转灵活调整透镜与光纤端面的相对距离，实现焦距连续动态调节，进而精准控制输出光束的光斑大小与束腰位置。

·标准产品提供4.18–4.61mm、6.96–7.67mm、10.56–11.37mm三档可调焦范围，可适配多波长或动态光路场景，满足不同准直需求的快速切换。

光束传输稳定性高

采用SUS304不锈钢支架与精密机械结构，调焦全程保持透镜与光纤严格共轴，光斑指向恒定无偏移；在温度波动等复杂环境下仍能长期维持光路性能稳定，满足工业现场、长周期实验等高可靠性场景需求。

兼容适配性强

标配FC/PC与FC/APC两种行业通用光纤接口，兼容常规单模光纤跳线，即接即用，可快速接入各类现有光学链路。

结构紧凑易集成

全系列统一Ø17mm外径，整体结构精密紧凑，可直接用于实验室光学平台搭建，也可内嵌至各类光学测试仪器、工业设备与激光系统中，减少系统体积占用。

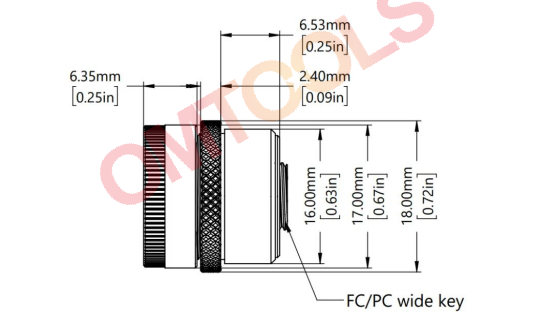

结构图：可调焦光纤准直器|焦距4.18-4.61mm、370-700nm

应用场景推荐

光纤传感

高效实现光纤至自由空间的光束转换，用于精确测量光强度、相位或偏振。

医疗应用激光系统

对输出激光束进行高精度准直，确保光束指向稳定、能量分布均匀。

光学测量与测试设备

为测量光路提供高平行度准直光束，降低传输畸变与能量损耗，有效提升设备的测量精度与数据可靠性。

自由空间光通信系统

将光信号转换为低发散角准直光束，实现无需物理光纤连接的传播，保障远距离通信的耦合效率与信号稳定性。

光学实验与研究

为量子通信、光学干涉、光谱分析等各类前沿光学研究，提供稳定可控的准直光源。

工业自动化

实现光束的精准定位与动态控制，提升自动化系统中光路对准效率与稳定性，助力智能制造产线提质增效。

关键参数速览

准直调节操作

基于发散角判定最佳准直状态

1光路搭建与共轴校准

参照光路示意图完成系统搭建，逐一调整各光学元件的高度与水平位置，确保全链路光轴共轴。

将光束质量分析仪固定在标准聚焦透镜的后焦平面处，保证准直器出射光斑入射至聚焦透镜中心；聚焦透镜焦距越长，准直调节的判定精度越高。

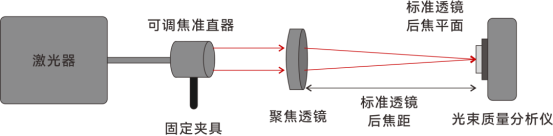

图：发散角法调节光路

2调焦锁定最优准直状态

旋转准直器调节旋钮，连续改变透镜与光纤端面的轴向距离，同时实时观测光束质量分析仪的光斑尺寸变化；当光斑直径调节至最小值时，对应出射光束发散角最小，此时即为最佳准直状态。

图：调节示意图
