在同轴光路、光纤对准及空间滤波的调试过程中，Z向位移的分辨率与重复定位精度要求极为苛刻。刻度精度不足、微调迟滞、回程误差、定位偏差等问题，直接影响实验结果的可靠性，是决定实验成败的核心环节。

针对光学系统Z轴精密定位场景，OMTOOLS新推出的Z轴平移座OMUD系列精准补齐常规平移座的短板，用5μm分度精度+挠性无隙结构，满足各类精密光学定位与对焦补偿需求。

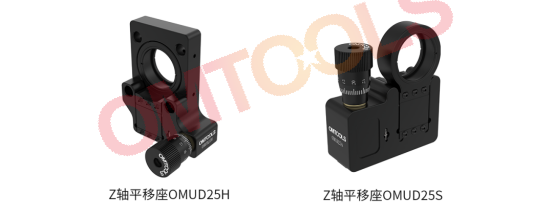

图1 OMTOOLS Z轴平移座OMUD系列

产品核心亮点

OMUD系列包含OMUD25H、OMUD25S两款机型，采用6061-T6铝合金材质，轻量化、刚性强，核心优势如下：

微米级精密分度

搭载精密测微驱动器，可实现：

分度精度：5µm/刻度

每转行程：250µm/转

测微头标有清晰的有效行程刻度，微调顺滑，可精准修正光路微小偏差。

定位稳定性高

采用挠性无隙结构，杜绝机械间隙、走位漂移与回程误差，重复定位精度高。机身自带可视化行程刻度，无需反复校准，有效提升实验数据复现性与调试稳定性。

兼容适配性高

标配SM1标准内螺纹，兼容全系SM1光学组件；附赠SM螺纹卡环，可固定Ø25.4mm、最大7.2mm标准光学元件，适配各类镜片、滤光片、透镜，拓展性优异。

双模式灵活调节

滚花旋钮手动微调适配日常快速调试，2mm内六角扳手驱动便于锁止与重复定位。

双型号选型与拓展装配

OMUD 系列两大型号分别适配不同光路体系，支持搭配标准光学配件拓展搭建：

OMUD25H：30mm同轴系统专属款
适配30mm标准同轴系统，光轴高度40.6mm，可调最大行程1mm，主打标准化光路微调，适用于同轴光路对焦、光纤对准、光路校准等常规科研场景。

可搭配30mm同轴系统安装板、12mm接杆、6mm接杆、螺纹转接器、套筒搭建完整标准化同轴光路。

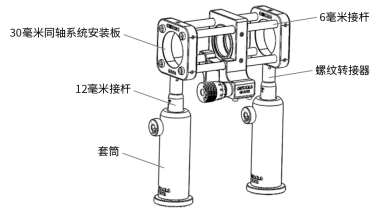

图2 OMUD25H配合其它产品使用展示

OMUD25S：自由空间灵活连接款

搭载M4、M6多规格安装螺纹，支持自由空间灵活固定，光轴高度50mm，可调最大行程2mm，适配复杂光路、厚元件对焦补偿与多样化搭建场景。

可搭配12mm接杆、螺纹转接器、套筒搭建灵活式精密光路。

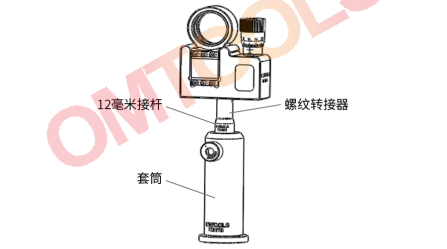

图3 OMUD25S配合其它产品使用展示

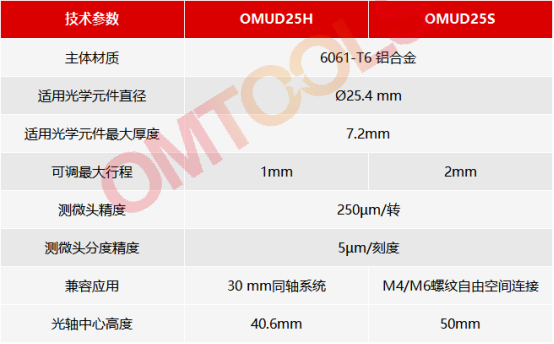

关键参数速览

应用场景推荐

光纤对准与耦合

实现光纤与波导、透镜等器件的轴向微米级间距调节。

空间滤波

在4f系统中微调针孔、狭缝Z轴位置，补偿聚焦误差。

成像与显微系统

调整透镜、探测器位置，完成后焦补偿与聚焦校正。

精密定位

完成光电传感器、小型光学组件的光轴对位。

激光加工/生物检测

微调焦点距离、光镊系统光学元件轴向位置。
