随着半导体加工、精密检测、自动化点胶、微型钻孔等高端精密设备不断向小型化、高精度、高稳定性、易集成方向迭代，传统直线传动模组的短板逐渐凸显：

体积偏大、组装繁琐、装配误差易积累
难以适配自动化设备、工业机器人等紧凑型精密设备的安装空间与微米级作业要求

多设备组合时，配件繁杂且易损耗，后期维护检修复杂

OMTOOLS全新推出电动KK模组OMKK-SL系列，采用滚珠丝杠+U型线性滑轨一体化复合结构，较普通模组体积缩小约40%，产品兼具高精度、高刚性与超高集成度，实现即插即用，为中小型精密自动化设备提供理想的直线传动解决方案。

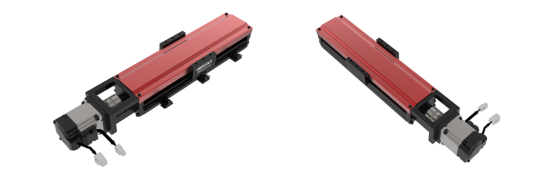

图1 电动KK模组OMKK-SL系列

KK模组 核心优势

KK模组，即单轴机器人，是精密滚珠螺杆与U型线性滑轨一体化的机电组件。核心亮点为二合一集成结构，单个滑座同时实现传动与导向功能，一改传统模组各部件分体拼接的冗余设计。

核心优势：

1. 力流路径最短：负载直接通过滑座传递给螺杆与导轨，结构刚度高，无额外转接板带来的柔性；

2. 安装基准统一：U型导轨底面与侧面即构成了高精度的安装基准面，无需像传统方案反复校正丝杆与导轨的平行度；

3. 体积紧凑小巧：整体厚度显著降低（OMKK-SL最薄仅38mm），在空间受限的设备（如桌面型精密仪器）中优势明显。

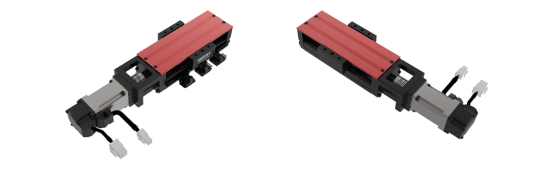

图2 OMKK40-SL系列最薄仅38mm

KK模组 VS 传统丝杆模组

KK模组与传统丝杆模组二者虽同为丝杆传动直线运动部件，但在结构原理、精度表现、安装适配性等方面存在本质区别，具体差异如下：

KK模组

传统丝杆模组

结构：滑轨、丝杆、滑座一体化集成

精度：极高

外形：紧凑、自重轻

安装：高集成组装便利

行程：中短距离

重复定位精度：较高

负载：中等

维护：故障排查、维护简单

应用：精密检测、点胶、钻孔、表面粘着设备

结构：丝杆、导轨、基座分体式拼装

精度：较高

外形：体积大、自重高

安装：人工调校较复杂

行程：范围较广

重复定位精度：高

负载：较高

维护：检修繁琐、维护繁琐

应用：通用自动化、中大型机床、重载搬运

产品核心亮点

OMKKSL系列涵盖OMKK40SL、OMKK60SL、OMKK86SL三大机型，覆盖轻、中载场景。全系具备通用核心优势，各系列专属性能参数可精准匹配不同设备的精密运动需求。

全系产品通用亮点

1.集成轻量化

黑色氧化铝合金机身，坚固耐腐蚀；一体化结构小巧轻便，标准孔位支持多轴组合，集成效率更高。

2.微米级精度

精密滚珠丝杠与滑轨结构，重复定位精度小行程≤±3μm、大行程≤±5μm，回程间隙小、直线度优，传动误差极低，精度一致性与可控性极强。

3.性能优异

全系标配松下伺服电机，矩频特性优异、过载能力强、调速范围宽、振动噪声低；内置欧姆龙限位与原点传感器，支持DC24V工业电压，功耗低、响应灵敏、使用寿命久。

4.维护便利

模块化设计，结构简洁无冗余；定位精度、重现性、行走平行度、起动扭力等指标检测便捷；整机装配简易、维护省心，满足长期连续量产需求。

各型号差异化亮点

1.OMKK40-SL系列

微型轻载精密款

机身超薄仅38mm，行程36-136mm，水平负载6kg；

重复定位精度≤±3μm，定位精度优异，专为短行程、轻负载的微型精密作业设计。

2.OMKK60-SL系列

通用中载均衡款

机身厚48mm，行程85-335mm，负载10kg；

重复定位精度≤±4μm，空载最高速度60mm/s，通用性强，适配大多数中型精密自动化设备。

3.OMKK86-SL系列

长行程高效款

机身厚68mm，行程216-516mm，负载15kg，搭载大规格精密滚珠丝杠，刚性显著提升；

重复定位精度≤±5μm，200W电机驱动，最高速度100mm/s，适配长行程、中重载、高效率精密传动。

选型要点及推荐场景

在选择电动KK模组位移台时，需要考虑以下几个因素：

负载要求：根据设备负载大小选择模组型号，确保其能承受工作过程中的力和扭矩；

行程要求：根据实际运动范围选择模组行程，避免行程不足或浪费；

多轴组合：当搭建X-Y平台时，下轴建议选大一号模组（如X轴OMKK60，Y轴OMKK86），避免悬臂刚度不足导致定位精度衰减。大行程、重负载场景需加辅助支撑导轨。

具体选型推荐如下：

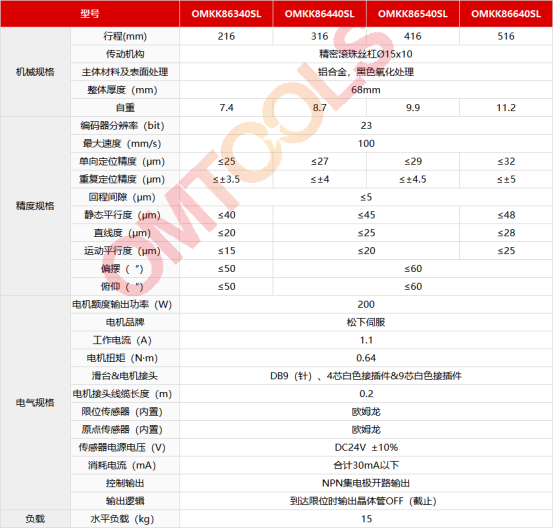

产品参数

全系OMKK-SL模组产品可在OMTOOLS商城一站式选购，且支持定制X-Y组合平台，私信技术获取一对一选型指导。
