在半导体制造、光学工程、生命科学等前沿领域，环境微振动已成为制约工艺精度的关键瓶颈，其隐蔽性强、影响深远，直接决定实验与生产成败。

振动对生产/科研的影响

极紫外光刻：低频微振动即可引发套刻精度恶化、晶圆报废，而传统气浮隔振系统在此频段存在共振放大短板；

先进封装：高速运动冲击激发设备共振，既延长振动整定时间、降低吞吐量，又影响键合对位精度、拉低良率；

计量检测：设备对中频振动敏感，近场扰动传导至探头会导致信噪比下降、测量重复性退化；

电子显微镜：受低频漂移与高频共振双重影响，引发图像畸变和测量伪影，且真空环境限制传统减振方案；

精密光学系统：微小振动会导致干涉条纹漂移、镜片倾斜，降低光束指向稳定性，制约核心精度。

上述场景中，振动的来源、频率及影响机制虽不同，但均导致精度损失、良率下降、成本攀升。

传统被动隔振技术存在固有局限，无法应对全频段、多类型振动干扰，主动隔振凭借“实时监测+主动抵消”的闭环控制，精准破解传统隔振短板，成为前沿领域的刚需之选。

omtools解决方案：桌面式主动隔振平台

OMTOOLS桌面式主动隔振平台可实时监控台面振动情况，减振性能卓越，适用于对微振敏感的超精密检测与制造设备，为高倍率图像采集和持续探针测量提供稳定的微振解决方案。

本文将聚焦主动隔振技术，揭开它如何通过 “实时监测+主动抵消”，突破被动系统的瓶颈，为超精密设备筑牢更精准的 “稳定防线”。

图 OMTOOLS桌面式主动隔振平台

核心目标：创造“绝对静止”的微环境

桌面式主动隔振平台通过“传感器实时感知振动-控制器计算抵消策略-执行器产生反向力”的闭环系统，主动抵消传入设备的振动，而非像被动隔振那样仅通过弹簧、阻尼等元件被动过滤振动。其终极核心目标，是为平台上的精密设备，打造一个亚微米甚至纳米级稳定的基准平面，实现真正意义上的“绝对静止”微环境。

要实现这一目标，主动隔振系统需应对两大核心挑战：

外部振动：包括地脉动、建筑内空调、水泵等设备运行带来的持续振动；内部干扰：平台自身运动部件（如龙门架、直线电机）启停、换向时产生的反作用力与力矩。

系统工作原理：“感知-决策-执行”精密闭环

主动隔振，是一种通过向反方向施加力或振动来抵消原有干扰的技术：它依赖外部能源驱动执行机构，核心逻辑正是「感知-决策-执行」的闭环控制——传感器监测振动信号，控制器分析数据并生成指令，执行器输出反向振动抵消干扰。

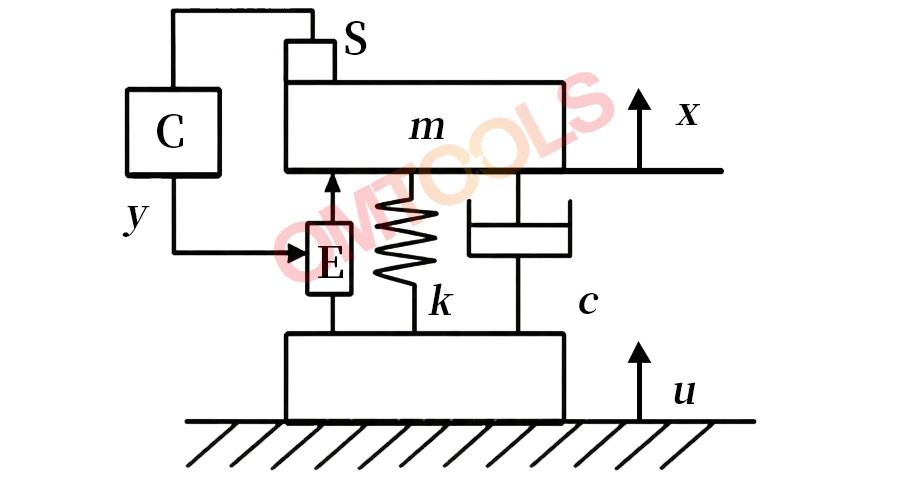

主动隔振原理图

OMTOOLS桌面式主动隔振平台，便将这套闭环控制技术完美落地，三大核心组件深度协同，构建起全方位、高精度的振动防护体系。

1“感官”：高灵敏度传感器

当地面或负载产生振动时，高灵敏度传感器实时捕获六个自由度方向的振动信号（如加速度、速度等），精准捕捉振动特征。

2“大脑”：先进控制算法

信号传入控制单元，控制器通过前馈与反馈控制算法，算出 “需要多大的反向力” 才能抵消振动，并生成反向控制指令。

3“手脚”：高精度执行器

音圈电机执行器根据控制指令快速响应并输出反向推力，产生与振动方向相反、大小相等的力（比如振动向上时，执行器向下施力），主动衰减振幅。

最后，传感器持续监测抵消效果，控制器实时调整输出，直到振动被抑制到目标范围。

就像端着一杯水走路，手会主动调整力度抵消身体晃动 —— 感官是 “传感器”，大脑是 “控制器”，手脚是 “执行器”，最终让水杯保持稳定。

主动隔振系统，就是用机械和电子元件实现了这种 “实时平衡”。

桌面式主动隔振平台 · 产品特点

OMTOOLS新一代桌面式主动隔振平台，分为WVIA、WVIB两大系列，分别适配不同精密场景。

通用优势

均采用六自由度主动减振架构，0.7–150Hz宽频高效隔振，稳定时间≤0.3秒，为超精密设备提供极致稳定的工作环境。

WVIA系列

主打轻巧便捷、无需气源，适配中小型精密设备。

WVIB系列

以气浮式被动减振为基础，主打抗冲击、大负载，适配高端超精密设备。

桌面式主动隔振平台WVIA系列

六自由度主动减振

高灵敏度传感器

实时检测

不受负载变化影响

无需气源

特点

✔ 六自由度主动减振

高灵敏度传感器实时捕获六自由度振动信号，控制器经前馈+反馈算法运算后，驱动音圈电机输出反向推力，主动衰减振幅。

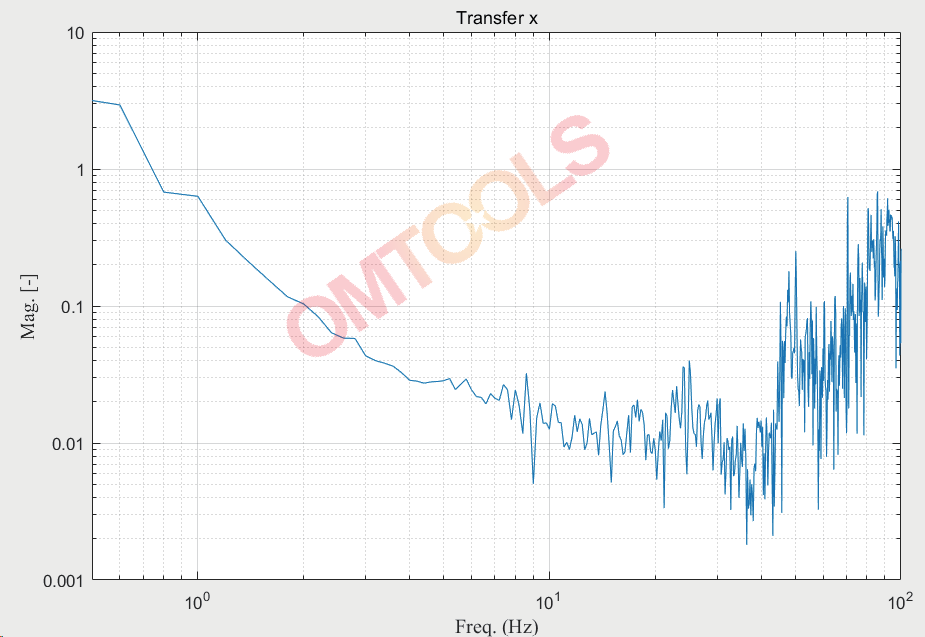

图 WVIA系列传递率曲线

✔ 超低频隔振能力

无低频共振，即使低于2Hz的超低频段也能有效衰减，且隔振性能不受负载变化影响，弥补传统被动隔振台在低频区的固有短板。

✔全频段减振性能

0.7Hz–50Hz由洛仑兹电机主动减振，>50Hz由金属弹簧被动隔离，主被动协同，实现全频段精准隔振。

✔ 超快稳定时间

稳定时间≤0.3秒，相比普通被动隔振平台的的30-60秒，提升近百倍，大幅缩短等待时间，提高实验效率与数据重复性。

✔闭环高精度控制

洛仑兹电机+速度传感器+控制器构成闭环系统，响应快、控制准。

✔无需气源，接电即用

无需压缩空气，插电即可运行；支持手动/自动调平，轻巧便捷，无额外运维成本，部署灵活。

✔规格多样，适配广泛

4个型号可选，台面尺寸520*440mm-600*500mm，负载范围5-200kg，覆盖中小型精密设备的隔振需求。

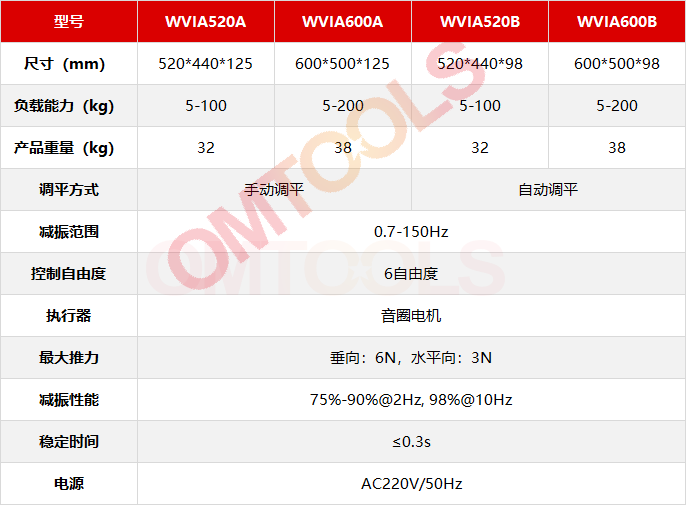

参数

注：以上参数为参考值，减振效果受到环境振动，负载设备等影响，请以实测为准

桌面式主动隔振平台WVIB系列

六自由度主动减振

气浮式被动隔振

大尺寸台面

超大负载能力

需接入气源

特点

✔ 六自由度主动减振+气浮被动隔振

以气浮式被动减振器为基础，叠加六自由度主动减振架构，音圈电机输出反向推力主动衰减振幅，实现主被动协同，兼顾低频与高频隔振。

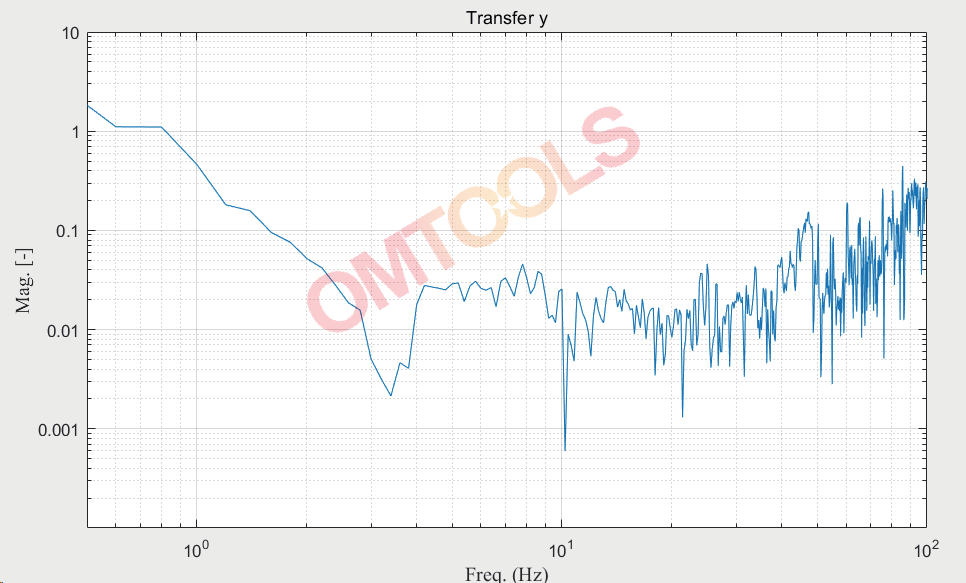

图 WVIB系列传递率曲线

✔ 抗不规则冲击振动

安装现场存在不规律的冲击振动，也能确保持续的振动稳定性；适用于不同速度、负载运动的平台，动态工况下同样具备稳定减振性能。

✔ 超大负载能力

最大负载能力高达1600kg，100×900mm宽幅台面，满足半导体、生命科学等领域大型精密设备的隔振需求。

✔ 一键启动减振

依赖气浮系统工作，需外接压缩空气；支持手动/机械调平，操作简便，一键启动减振。

✔ 宽频减振，超快稳定

减振范围0.7–150Hz，2Hz处隔振效率75%–90%，10Hz处98%；稳定时间≤0.3s，快速进入工作状态。

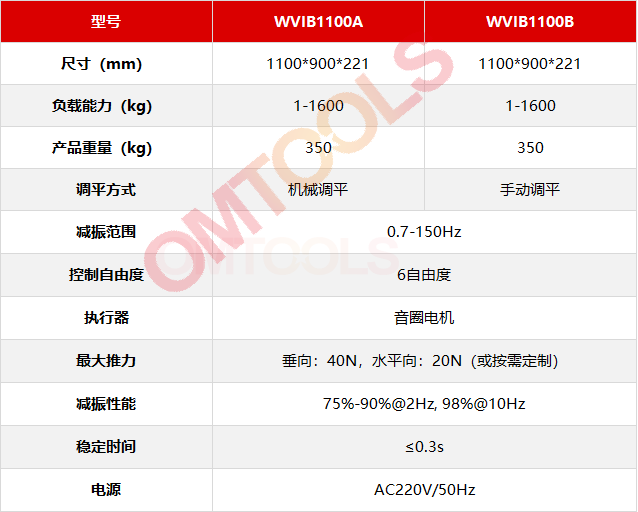

参数

注：以上参数为参考值，减振效果受到环境振动，负载设备等影响，请以实测为准

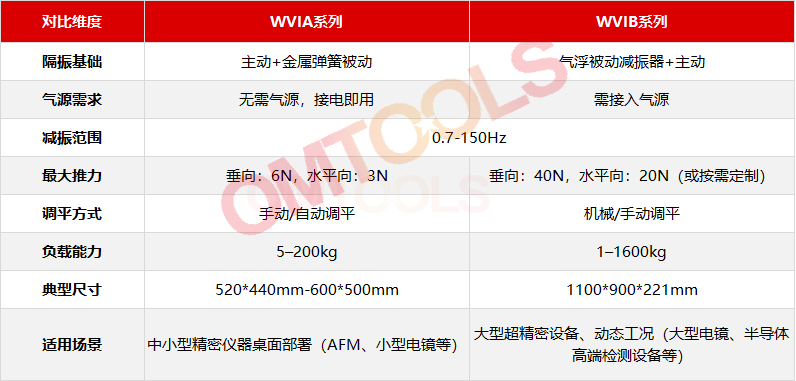

选型对比

主动隔振的适用场景判断

判断是否需要主动隔振，大致可分为两类不同需求的应用场景：振动敏感型与稳定时间敏感型。

1振动敏感型： “高要求” 场景

这类场景的核心问题：地面振动噪声过高，或设备本征灵敏度极高，导致被动隔振系统无法满足要求。

典型表现

安装环境振动较大（如高层建筑、近地铁/电梯），常规被动隔振系统在其固有频率（1.5Hz–3Hz）附近反而会放大振动；

高分辨率设备对亚微米级扰动极为敏感，极易导致成像模糊、测量失效。

常见设备与场景

原子力显微镜（AFM）、扫描隧道显微镜（STM）——原子级分辨率，对振动极其敏感

扫描电子显微镜（SEM）、透射电子显微镜（TEM）——高倍率下低频振动引起图像条纹抖动

激光干涉仪、白光干涉仪——光路受振动干扰导致测量误差

超分辨显微镜（STED、STORM等）——纳米级光学分辨率，需极致稳定环境

半导体检测设备（晶圆缺陷检测、套刻精度测量）——纳米级检测精度要求

光刻机（尤其是极紫外光刻）——套刻精度需亚纳米级稳定

冷冻电镜——解析蛋白质近原子分辨率结构，对低频振动敏感

纳米压痕仪、摩擦学测试——纳米力学测量受振动影响大

主动隔振优势

被动隔振系统在其固有频率附近会放大地面振动，而主动隔振系统正好能解决这一低频短板，主动抵消传入振动，为高灵敏度设备提供“绝对静止”的工作环境。

2稳定时间敏感型：“隔振够了，但等不起”

这类场景的核心问题是：被动气浮隔振系统的隔振性能完全满足要求，但稳定时间太长，导致实验或生产效率严重受制。

典型表现

设备每次移动、样品换样、负载调整或环境扰动后，需要等待数十秒甚至一分钟以上才能进入稳定状态；

在需要频繁切换样品、扫描区域或进行高通量测试的工况下，等待时间累积成为效率瓶颈。

判断方法

即使被动隔振性能足够，但其恢复稳定的“等待时间”已成为实验效率的制约因素，这时就需要主动隔振来大幅缩短稳定时间，提升效率。

常见设备与场景

原子力显微镜（AFM）——每次探针逼近或扫描区域切换后，需等待被动隔振台稳定

扫描电子显微镜（SEM）——样品台移动后，振动残留导致图像抖动，必须等待稳定才能采集高倍率图像

激光共聚焦显微镜——电动载物台移动后需快速恢复稳定，否则影响图像拼接质量

高通量筛选设备——频繁的样品更换和测量动作，稳定时间直接决定整体通量

自动化晶圆检测、三维表面重构——需要快速连续测量，等待时间即是成本

高精度测量与检测设备（如三坐标测量机）——频繁的位置移动，要求快速进入稳定状态、

主动隔振优势

主动隔振可将稳定时间从被动系统的30–60秒缩短至0.3秒以内，大幅提升效率和数据重复性，尤其适合需要频繁扰动或高通量作业的场景。
