当激光切割钢铁如裁纸般利落、光子嫩肤精准锁定黑色素细胞、激光焊接芯片如绣花般精细时，这些“光之利刃”的精准可控，全靠一位隐形守护者——激光功率计。它既是实验室校准参数的“精准标尺”，也是激光全产业链不可或缺的“安全锁”，以精密计量守护每一束激光的合规输出。

OMTOOLS激光功率计，涵盖光电式、热电式两大核心类型，以±2%校准精度、USB直连、专业软件、宽量程覆盖，为科研、工业、医疗等场景提供稳定可靠的测量方案。

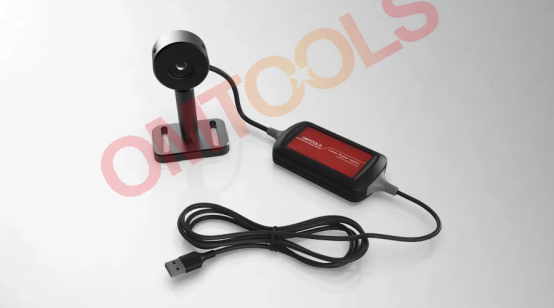

图 OMTOOLS激光功率计

激光功率计介绍

⚡️ 核心摘要

核心原理

通过光电或热电效应，将激光能量转换为可读的电信号，是激光系统中的关键测量设备。

光电式特点

响应速度快，适合测量低功率连续或高重复频率脉冲激光。

热电式特点

精度高、线性度好，适合测量高功率连续激光，但响应速度较慢。

激光功率计

定义

激光功率计是用于测量激光束功率或能量的仪器设备，通常由传感器和读数器组成，通过将激光能量转换为可测量的电信号，实现对激光输出特性的精确监控。

分类

激光功率计主要按测量原理分为以下几类：

光电式：利用光电效应将光能直接转换为电能；

热电式：通过测量激光能量引起的温度变化来间接测量功率；

辐射压式：利用光压效应测量高功率激光（通常用于千瓦级以上激光测量）；

热释电式：基于热释电效应测量脉冲激光。

其中，光电式和热电式是目前应用最广泛的两类激光功率计，分别适用于不同功率范围和测量需求的场景。

光电式激光功率计

原理

光电型激光功率计探头通过光电二极管传感器，直接将光能转换为电流或电压信号以表征激光功率的大小。

光电二极管传感器的核心部件为PN结，该器件工作在反向偏置状态。当反向偏压足够大时，耗尽区内的本征载流子被完全耗尽，由于载流子浓度极低，PN结内无电流通过。

当光照射至光电二极管的光敏面时，电子或空穴获得足够能量脱离束缚，在PN结内形成光生载流子，并在电场作用下产生漂移而形成电流。光电流大小与入射光功率成正比，经后续电路放大与转换处理，最终显示为可读取的激光功率值。

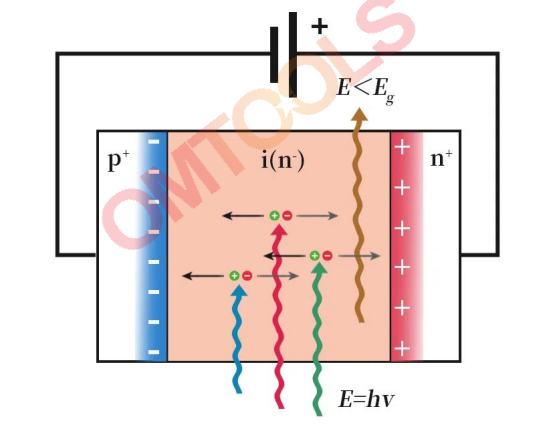

图 光电型激光功率测量原理

特点

·源于光量子直接转换为电流的物理机制，响应速度快，灵敏度高；

·易发生电流饱和，仅适用于小功率测量；

·近红外波段测量所用的锗、InGaAs等材料成本较高，限制传感器尺寸；

·受半导体材料带隙限制，测量波长范围较窄，通常仅覆盖紫外至近红外波段（UV-NIR）。

热电式激光功率计

原理

热电型激光功率计探头通过核心部件热电堆传感器，先将光能转换为热能，再转换为电信号输出以表征激光功率的大小。

热电堆传感器由多个串联的热电偶构成，表面涂覆热电材料的吸收体将激光能量吸收并转化为热量，热量向热电偶传递并形成温度梯度场。

热电堆探头内外两个节点因温度差产生温差电动势，每对节点产生的温差电动势串联后的总电压与入射光被膜层吸收转化的热量成比例，最终通过激光功率计表头显示器或应用显示终端获得可读取的激光功率值。

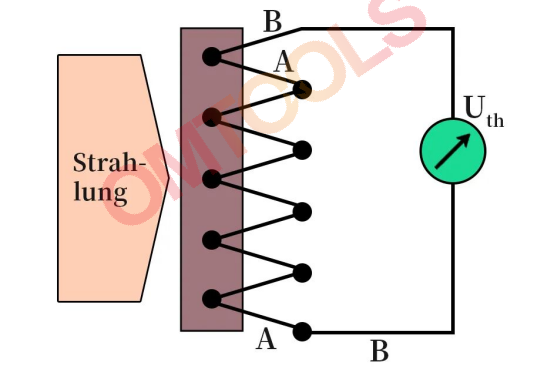

图 热电型激光功率测量原理

特点

·易受环境热源干扰，低功率测量时误差较大，因此更适用于高功率激光功率测量；

·功率测量范围宽，可覆盖毫瓦至万瓦级；

·受限于热传导过程，响应速度较慢，典型响应时间为秒级或毫秒级；

·光谱响应范围宽，覆盖紫外至远红外波段；

·表面涂层易损伤，使用中需加以防护。

激光功率计应用领域

1.科研精密光学领域

高校实验室、科研院所、光学研究院用于激光器性能标定、光路损耗测试、光学元件透过率/损耗检测、激光实验参数校准、光谱物理研究。

2.工业激光制造领域

光纤激光、CO₂激光、紫外激光加工场景，涵盖切割、焊接、打标、清洗、淬火、微纳加工等工艺，实时监测功率稳定性。

3.医疗与医美领域

眼科、手术、医美激光设备定期检测与合规校验，严格控制激光输出剂量，保障临床安全。

4.光电子与精密产业

激光雷达、激光模组、泵浦源、光通信器件、AR/VR光学元件、红外传感设备生产检测与功率标定。

5.安防、航空航天与计量校准

军用定向能激光、安防红外激光性能检测；计量院、第三方机构量值溯源与校准。

OMTOOLS激光功率计 · 产品特点

光电式激光功率计

1.超高灵敏度

采用多通道光电二极管传感器，可探测1nW~100mW连续激光，最低至纳瓦级，适用于弱光测量场景。

2.极速响应

基于光电效应，响应时间快，适合动态监测与快速调试。

3.智能软件数据可视化

通过USB连接PC，实时显示测量数据、统计值及稳定性指标；可绘制40000个样点的测量曲线，支持图表缩放、存储、导出等操作。

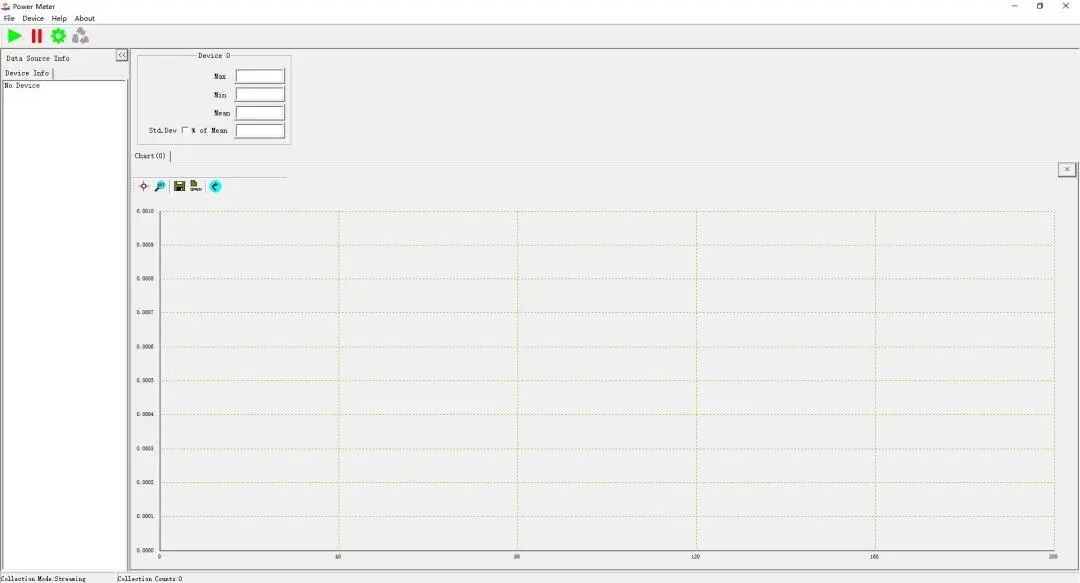

激光功率计软件界面示意图

热电式功率计

1.宽功率范围

采用热电堆传感器，可稳定测量5mW~5W连续激光，覆盖从低到高的多种功率需求。

2.高耐受性

热电堆结构对高功率激光具有良好适应性，适合工业及科研中的常规高功率测量。

3.智能软件支持

同样配备USB接口与PC软件，实时显示数据、统计、稳定性值，并支持40000个样点的曲线显示与分析，操作便捷直观。

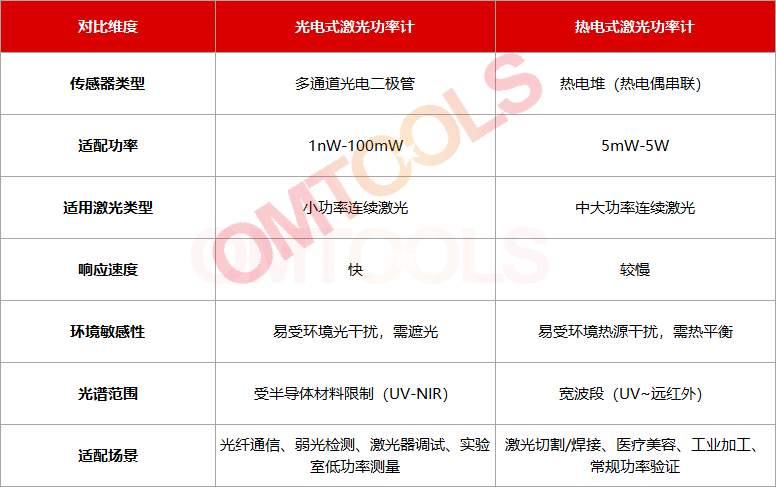

激光功率计选型对比

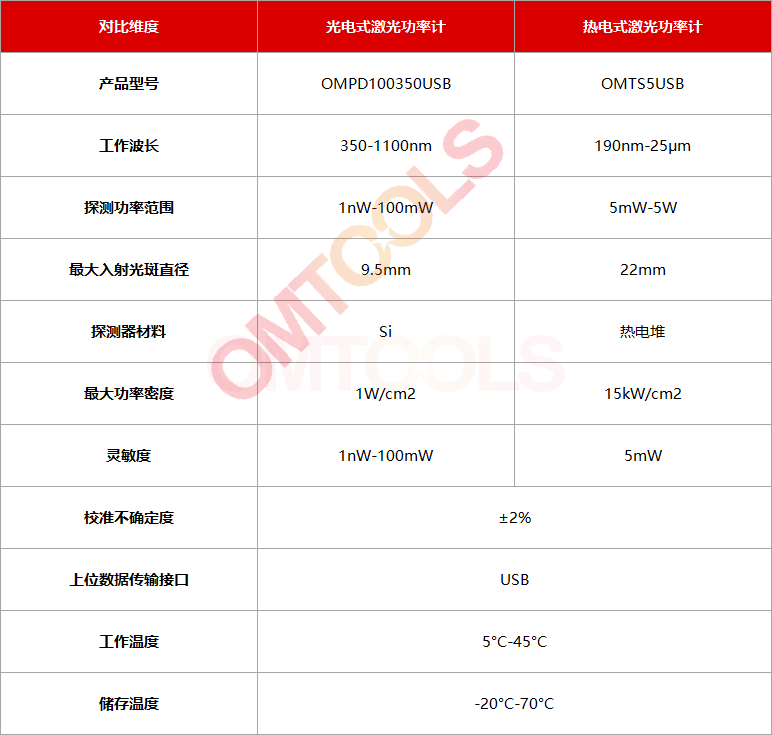

产品详细参数

使用注意事项

·功率量程匹配：使用时不能超过所选产品的最大功率密度，避免超出探头最大可承受功率导致损伤；

·波长设置：需确保激光波长严格匹配对应型号的适配范围；

·光束对准：光斑需小于探头吸收面，确保激光光束完全覆盖探测器有效面积，光斑居中，入射角度偏差一般要求小于5°；

·预热与归零：测量前需通电预热（通常15~30分钟）至稳定状态；在无激光照射状态下执行“归零”操作，以消除环境光和暗电流的影响。
